LADY Aufbau Dynamisch

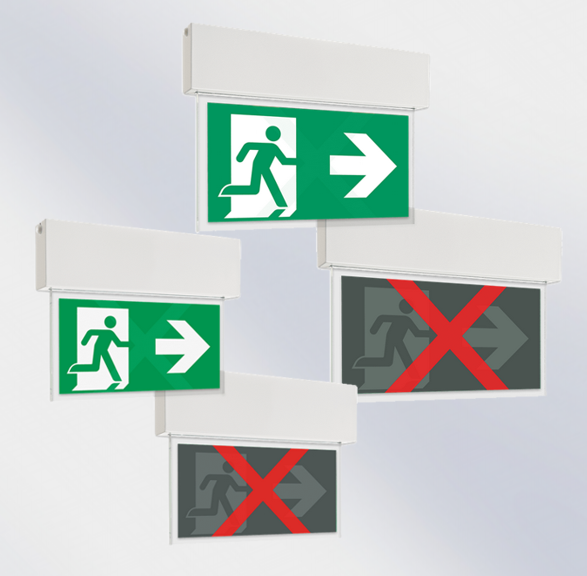

System-Rettungszeichenleuchte der ASE Technik GmbH mit freihängender einseitiger Piktogrammscheibe zur Fluchtweglenkung in architektonisch ansprechendem schmalen Gehäuse. Das Piktogramm der Leuchte ist in der Lage, zwei verschiedene Zustände (Evakuierung und Sperrung) anzuzeigen. Leuchtengehäuse aus pulverbeschichtetem Stahlblech weiß oder optional RAL-Farbe nach Wahl des Bauherren. Eine Evakuierungrichtung ist frei wählbar, das Sperrsymbol ist fest.
Piktogramme gemäß DIN EN ISO 7010 und DIN ISO 3864-1. Technische Ausführung entsprechend DIN EN 60598-2-22 und DIN EN 1883,
vollelektronisches Betriebsgerät, stromkonstant für weiße LED und Doppelklemmen zum Anschluss der Durchgangsverdrahtung mit Adern bis 2,5mm².

Eigenschaften
Gehäuse	Stahlblech
Standardfarbe	weiß
Piktogramm	Acrylglas mit Piktogrammset
Erkennungsweite	23m/30m
Schutzart	IP40
Schutzklasse	I
Gewicht	1,4kg/1,6kg
Anschlussspannung AC	230V 50/60Hz
Anschlussspannung DC	176-276V
Kabeleinführung	3
Temperaturbereich	-10°C bis +40°C
Lichtstrom 23m/30m	130lm/190lm
Leuchte
LDZ 23DYN-UM	Deckenmontage 23m einseitig
LDZ 30DYN-UM	Deckenmontage 30m einseitig
Zubehör
LD-KMS2	Kettenmontageset (nur Ösen)
LD-SMS25/ LD-SMS75	Seilmontageset inkl. Seil 2,5m/ 7,5m
LD-PMS-3/ -5/ -10	Pendelmontageset Zentral 30cm/ 50cm/ 100cm
LD23-BSK/ LD30-BSK	Ballschutzkorb nur Wand - 23m/ 30m
LD-WMS/ LD-WMS-KA	Wandmontageset / mit Kabelausnehmung
LD23-AMS/ LD30-AMS	Auslegermontageset - 23m/ 30m
LD23-PLX/ LD30-PLX	Scheibe einseitig Pfeil links/X - 23m/ 30m
LD23-PRX/ LD30-PRX	Scheibe einseitig Pfeil rechts/X - 23m/ 30m
LD23-PUX/ LD30-PUX	Scheibe einseitig Pfeil unten/X - 23m/ 30m
LD23-POX/ LD30-POX	Scheibe einseitig Pfeil oben/X - 23m/ 30m
Überwachung
-ü / üS	SET009 / SET010
-EL	Überwachungsbaustein (LPS und CPS SIBE)
-DALI	DALI (nur 30m)
Leuchtmittel	Leistung	DC-Betrieb	AC-Betrieb
-LED	LEDline18	11mA	4,5VA
-LED	LEDline30	12mA	5VA
Optionen
-RALxxxx	Gehäusefarbe RALxxxx
