G esicherte Gleichspannungsversorgungen sind immer
dann erforderlich, wenn wichtige elektrische Ver-
braucher bei Netzausfall unterbrechungsfrei weiter
versorgt werden müssen. Unsere Anlagen bestehen
aus den Komponenten Ladegleichrichter, Batterie und
Verteilung. Sie werden stets dort eingesetzt, wo sicher-
heitsrelevante Verbraucher vorhanden sind. Das können
z. B. Schutz- und Prozessleittechnik, Mess- und Rege-
lungstechnik, Antriebs- und Steuerungstechnik in den
folgenden Bereichen sein:
■ ■ Kraftwerke
■ ■ Umspannanlagen
■ ■ Telekommunikations-
netze
■ ■ Chemieindustrie
■ ■ Stahlindustrie
■ ■ Raffinerien
■ ■ Krankenhäuser
■ ■ Verkehrsbetriebe und
Bahnen
■ ■ Öl- und Gasversorgung
■ ■ Schiffbau
Betriebsart und Funktion
D ie Ladeeinrichtung und die Batterie arbeiten im Be-
reitschaftsparallelbetrieb gemäß DIN EN 50272-2.
Dadurch wird eine hohe Betriebssicherheit und Zuverläs-
sigkeit bei optimaler Wirtschaftlichkeit erreicht.Bei Netz-
ausfall versorgt die Batterie den Verbraucher unterbre-
chungslos und absolut zuverlässig über die projektierte
Zeit. Nach Netzwiederkehr versorgt die Ladeeinrichtung
automatisch die Verbraucher bei gleichzeitiger Wieder-
aufladung der Batterie.

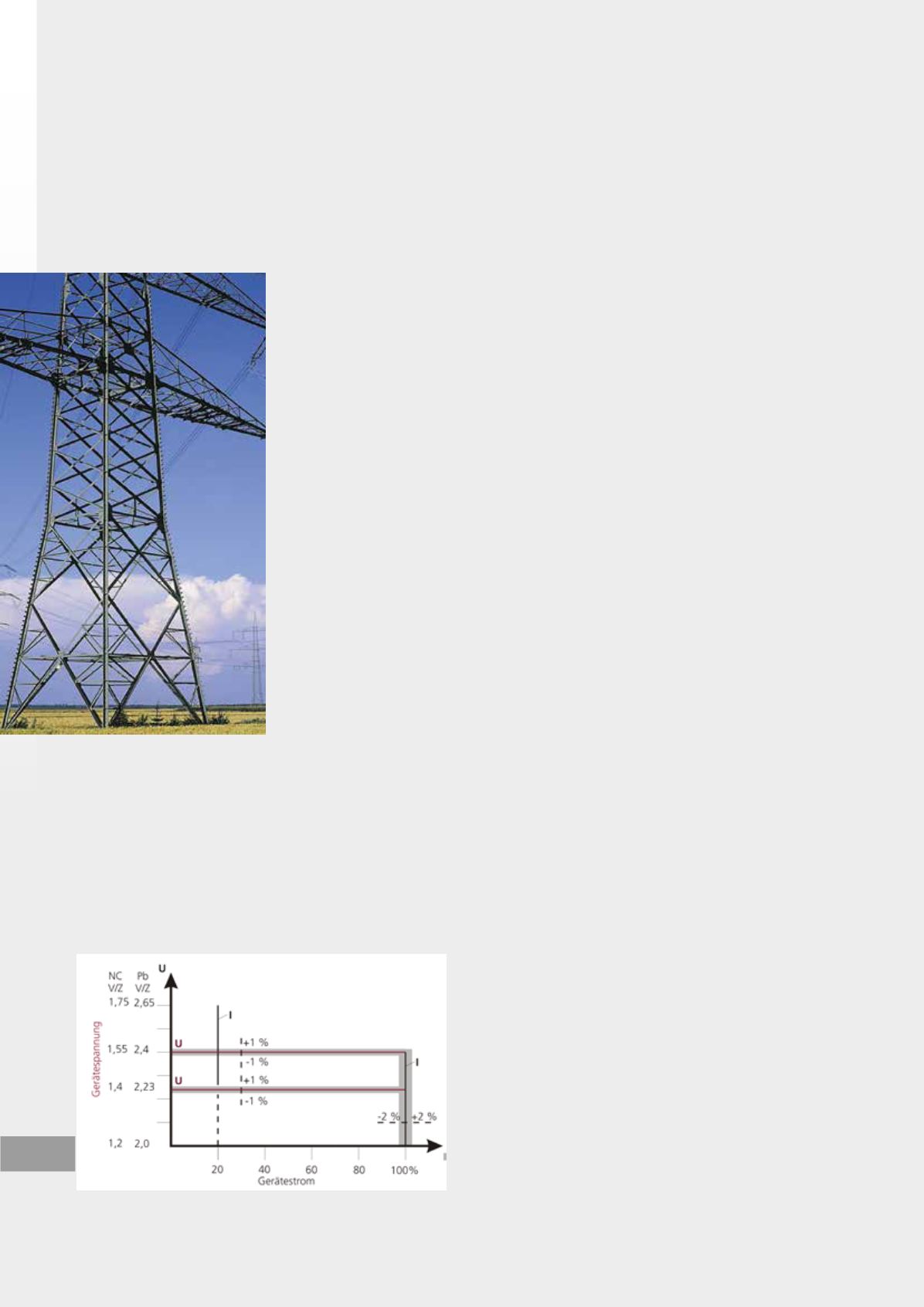

Die Ladegleichrichter ASE IU-CONTROL bzw IU-PROFES-
SIONELL arbeiten nach IU-Kennlinie gemäß DIN 41773.
Auswahl der Komponenten
D er ASE IU-CONTROL- bzw. IU-PROFESSIONELL-
Ladegleichrichter sowie die Batterie können unter
Berücksichtigung der anlagenspezifischen Parameter
ausgewählt werden:
■ ■ Verbraucherspannung
■ ■ zulässige +/- Spannungstoleranz der Verbraucher
■ ■ max. zulässige Restwelligkeit der Verbraucher
■ ■ Verbraucherstrom
■ ■ Überbrückungszeit
■ ■ Bauart der Batterie (Bleibatterie ver- oder geschlos-
sen, Nickel-Cadmium-Batterie)
■ ■ Zellenanzahl
■ ■ Wiederaufladezeit der Batterie
Bei geringen Toleranzen in der Verbraucherspannung
ist es erforderlich, den ASE IU-CONTROL und IU-
PROFESSIONELL mit geeigneten Zusatzeinrichtungen
auszurüsten, die wir Ihnen im Abschnitt Optionen und
Sonderausführungen dieses Prospektes vorstellen.
Standardausführung
Die Gerätebaureihen ASE IU-CONTROL und IU-PROFESSI-
ONELL bestehen im Wesentlichen aus den Baugruppen:
■ ■ Netzeingangssicherung
■ ■ Eingangstransformator
■ ■ Thyristorleistungsteil
■ ■ Regler
■ ■ Umschalter IU > IUI
■ ■ Prozessor Bedien- und Überwachungseinheit
■ ■ RS 232 & RS 485
■ ■ Klemmen für Netz, Batterie und Verbraucher
Folgende Funktionen sind im ASE IU-CONTROL und IU
PROFESSIONELL enthalten:
■ ■ EIN/AUS
■ ■ MESSWERTE
■ ■ MELDUNGEN
■ ■ KAPAZITÄTSTEST
■ ■ LADEAUTOMATIK
■ ■ MAN. STARKLADUNG
■ ■ LED TEST
Der ASE IU-CONTROL bzw. IU-PROFESSIONELL führt
alle erforderlichen Überwachungen automatisch aus.
Die entsprechenden Messwerte, Betriebszustands- und
Fehlermeldungen werden auf dem 4-zeiligen Display in
Klartext angezeigt und an Leuchtdioden signalisiert bzw.
über die Relaisausgänge gemeldet.
