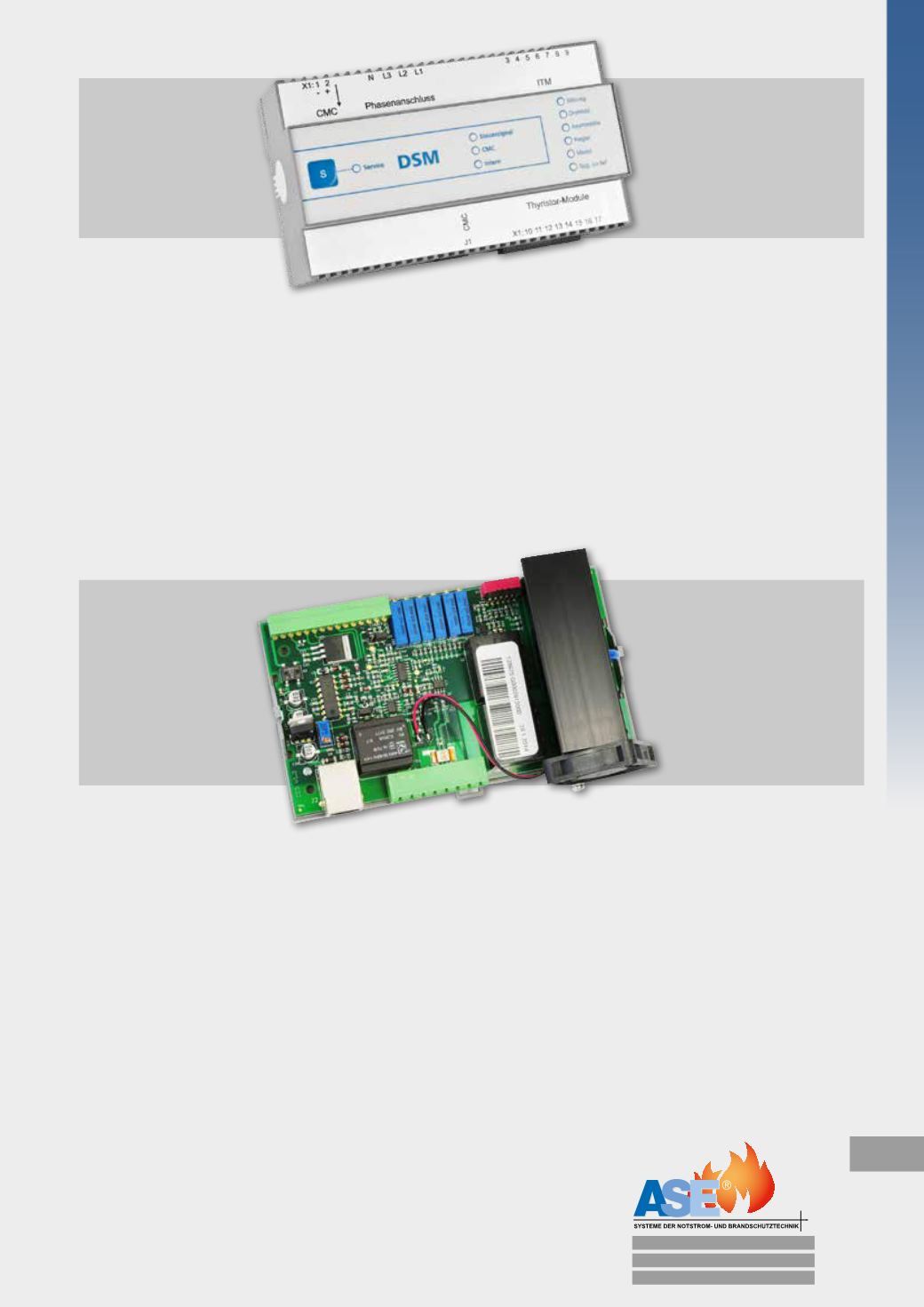

DSM Dreiphasen-Steller-Modul
Das DSM ist ein Steller-Modul und generiert aus der Regelspannung der CMC die Steuerimpulse für
eine Thyristor- oder IGBT-Brücke. Die Brückensätze werden vollgesteuert ausgeführt. Das DSM besitzt
alle erforderlichen Überwachungen für Dreiphasenladeteile:
■
■
Rechtsdrehfeldüberwachung
■
■
Phasenasymmetrie durch Sicherungsfehler
■
■
Reglersignalstörung
■
■
Modulfehler
■
■
Handshake-Verbindung zur CMC
■
■
Brückenabschaltung im Fehlerfall
■
■
Einsatz von Reglerredundanz möglich
CER Compakt-Einphasen-Regler
Der CER ist ein kompakter Gleichrichter mit einer
maximalen Leistung von 3050 VA. Er realisiert
folgende Kennlinien: IU-Ladekennlinie, IUoU-Starkla-
dekennlinie, IUIUoU-Ausgleichsladekennlinie.
Die Ladekennlinie kann optional als „temperaturge-
führte Ladekennlinie“ gesteuert werden. Der CER
kann auf zwei Arten gesteuert werden:
1. Analog (intern)
2. Digital (Extern) über J2
Bei der analogen Steuerung sind keine weiteren
Komponenten zur Regelung erforderlich, da die
Kennlinien über Relais umgeschaltet und mit
den Potentiometern R34, R38, R53-55 einge-
stellt werden können. Die Relais werden über
den Stecker X1 angeschlossen. Bei der digitalen
Steuerung wird der CER komplett von der CMC II
gesteuert. Die externen Potentiometer sind dabei
außer Betrieb. Der CER bedient einen Spannungs-
bereich von 24 V bis 216 VDC. Dieser kann über
die Dip-Schalter S1 angewählt werden. Der maxi-
male Ausgangsstrom beträgt 12 A. Am Stecker
X2 wird der Eingang und Ausgang des CER ange-
schlossen.
